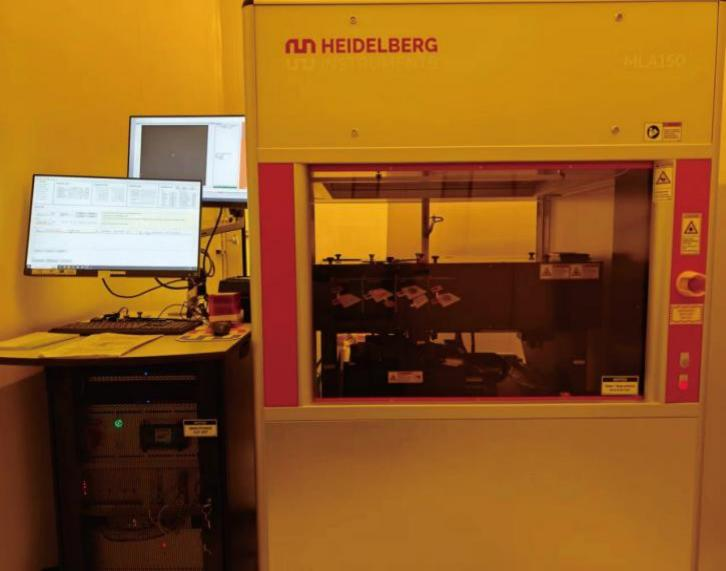

装置ブランド: ハイデルベルク(Heidelberg)

装置型式: MLA-150
主な技術仕様: 半導体レーザー波長:375 nmおよび405 nm;
レーザー出力:300 mW;He-Ne干渉計分解能:≤10 nm;高精度レーザー描画における最小線幅:≤0.6 μm。
機能: マスク作製機能、フォトレジスト直接描画機能、線幅および間隔測定機能、アライメント重ね合わせ描画機能を備える。

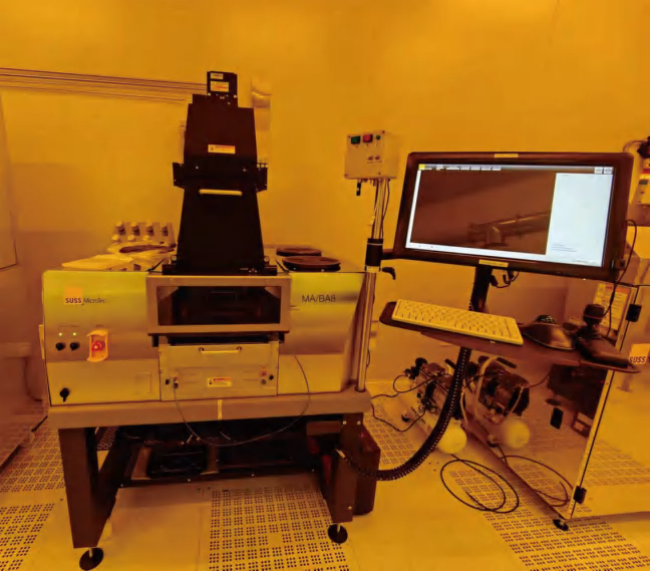

ブランド: SUSS 型式: MA8

主な技術仕様: 8インチ以下の標準ウエハに対応
露光光源:UV LED(350~450nm)
解像度:1.0μmより優れる
最大露光エリア:200mm × 200mm
角度露光対応:45度および50度の入射角での露光が可能、角度露光エリアは100mm × 100mmを超える
機能: 微細構造およびデバイスパターンのフォトリソグラフィに使用

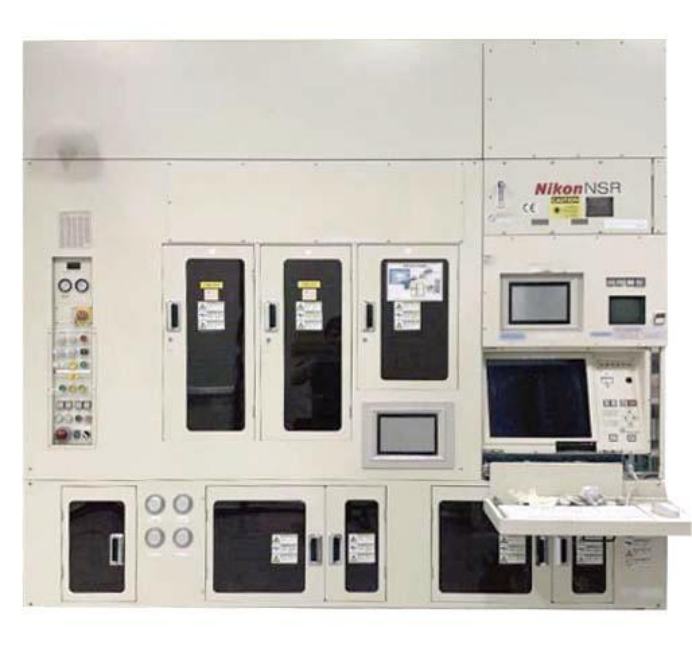

ブランド: Nikon 型式: S204B

主な技術仕様: 8インチおよび6インチの標準ウエハに対応
解像度:200nm
焦点深度:400nm以上
倍率制御精度:15nm以内
最大露光エリア:25mm × 33mm以上
露光エネルギー:350mW/cm²
機能: 微細構造およびデバイスパターンのフォトリソグラフィに使用

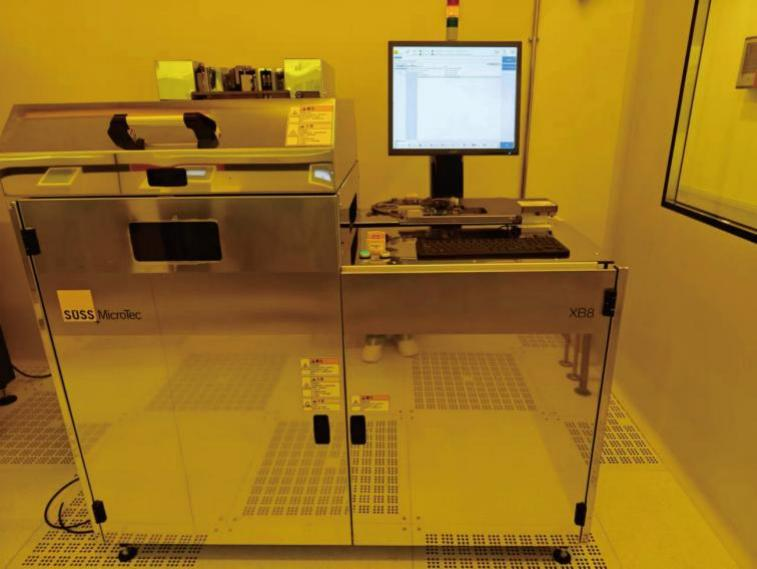

ブランド: SUSS 型式: XB8

主な技術仕様: 8インチ以下の標準ウエハに対応
積層最大厚さ:6mm
最高温度:500℃、冷却速度:1℃/min~30℃/min
加圧範囲:5kN~100kN
最大電圧:−2000V
機能: アノードボンディング、シリコン‐シリコン直接ボンディング、金属熱圧ボンディング、共晶ボンディングなどのプロセスを実現

ブランド: obducat 型式: obducat EITRE® 8

主な技術仕様: 紫外光源波長:365nm、最大出力:300mW/cm²、露光均一性:85%以上
チャック基板温度範囲:0~70℃、温度均一性:±3%、温度設定精度:±1℃
圧印構造精度:50nm以下、残留層厚さ:20nm以下、圧印構造の原型忠実度:±5%以内
圧印圧力範囲:5000~50000Pa(精密制御可能)
アスペクト比(深さ/幅):7.5:1より優れる
機能: 半導体、光学およびバイオ分野における微細・ナノ構造の作製に使用
